攻陷你的安卓设备：自底向上方法

对于一般用户而言，ivib一直以来是客制化难度最高的安卓手机品牌之一。

对于禁止BL锁解除，ivib官方说法是出于安全考虑，但是乖乖听话，你的设备真的就会安全吗？

本文以笔者手上的ivib F12为例（CPU为MT6891），讨论如何从底层代码漏洞出发攻陷你的（MTK）安卓设备。

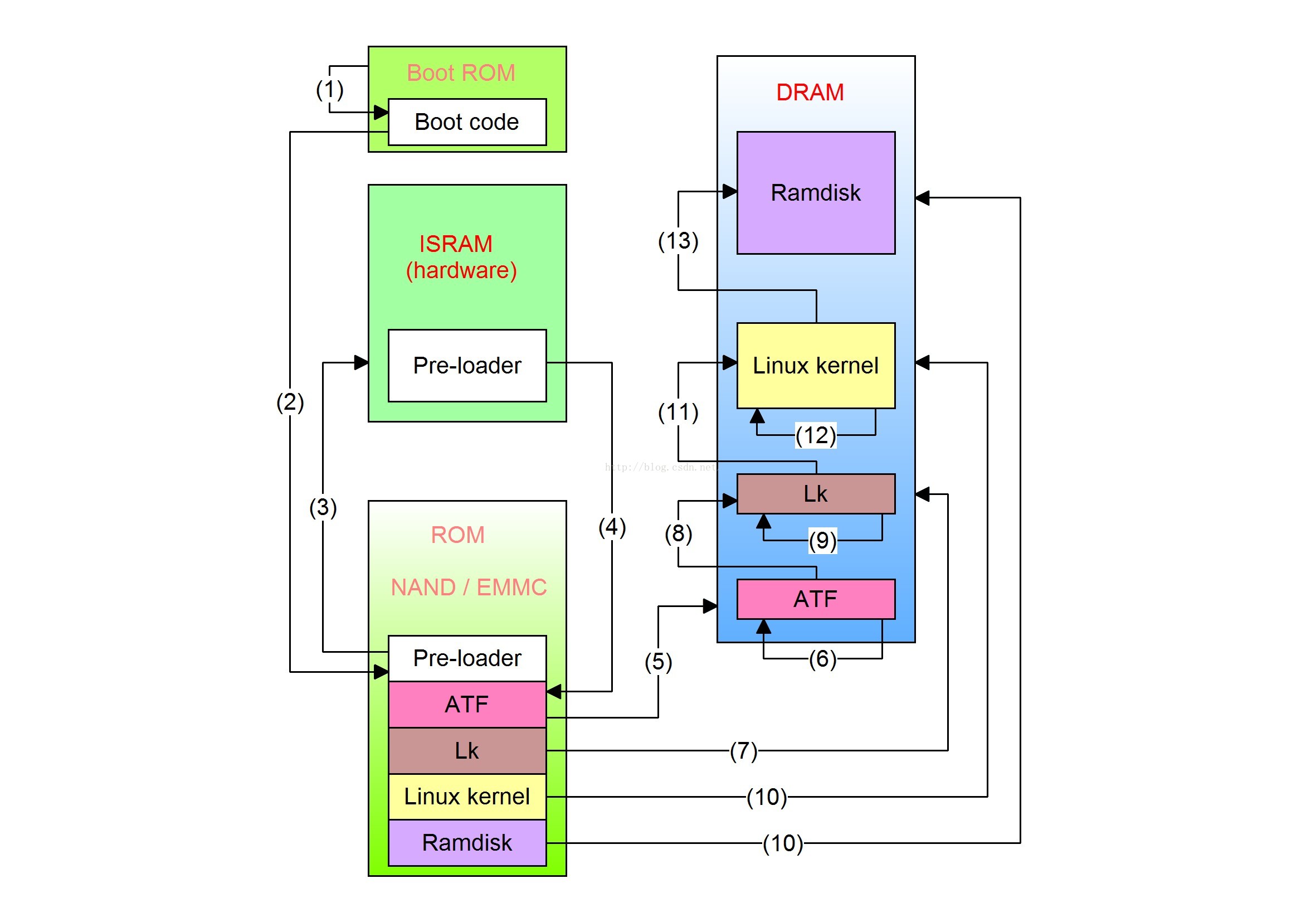

MTK平台启动过程简述

设备上电后跳转至Boot ROM，进行USB握手，随后用根密钥检验Preloader签名并将其载入SRAM。

Preloader初始化DRAM、闪存和必要的设备，从闪存读取seccfg分区初始化Secure Boot配置，进行USB握手，初始化TrustZone，检验Little Kernel（Bootloader）签名，将其加载到DRAM并跳转。

LK根据Secure Boot配置决定是否校验内核并加载到DRAM，随后就是安卓系统的启动流程了。

想法

作为闭源代码，移动设备芯片的BROM通常有大量未公开的漏洞（掌握在黑灰产手里了），且一经出厂无法修复。当然针对MTK BROM也有很多公开的exp，比如mtkclient。

对出厂设备来说，唯一的补救方法就是推送修补过的Preloader，从而禁止BROM模式。ivib就对BROM进入作了限制，似乎只有完全放电后，再启动设备才可能进入BROM（我还没成功过）。

LK通常带有解锁Bootloader的功能（即关闭启动分区校验），从而允许用户加载自定义的内核（但是ivib的LK没有），而且解锁后会清空手机数据，攻击者无法通过这种手段提取用户数据。并且LK工作在EL1下，没有写seccfg分区的权限，即使利用漏洞成功启动也不能持久化。

那么要进行客制化就只能从Preloader入手了。Preloader（和BROM）工作在EL3下，有最高的权限并且能够直接操作物理内存，这里的任何漏洞都可能引发极为严重的安全问题。

实操

由于手机厂商通常公开发布固件包，获取Preloader分区的镜像异常容易，接下来我只需要找到Preloader的基址和Header长度就能愉快地反编译了。

经过一番搜寻，我找到了Header的定义（虽然没有完全对应上），得到加载地址0x00200F10和偏移0xF0。

Github上还能找到一堆过往芯片的Preloader源码，经过一些交叉引用的比对可以定位一些关键函数。

其中就包括usbdl_handler，它负责处理USB控制指令，通过它我们可以利用mtkclient实现好的USB协议和设备交互，BROM下也有相同的功能，只是它的漏洞更多。

其中最显眼的指令无非就是CMD_SEND_DA，CMD_JUMP_DA，CMD_READ16，CMD_WRITE16，这几个了，直觉告诉你这里边必出问题。

CMD_SEND_DA加载用户发送的DA（Download Agent）程序用于刷写闪存；CMD_JUMP_DA则让Preloader跳转执行DA。

CMD_SEND_DA

近年MTK设备的Preloader都有SLA（Serial Link Authentication）和DAA（Download Agent Authentication）机制，分别负责保证CMD_SEND_DA的调用者是授权用户（如售后）和检验DA文件的签名。我们可以看看它们是如何起作用的。

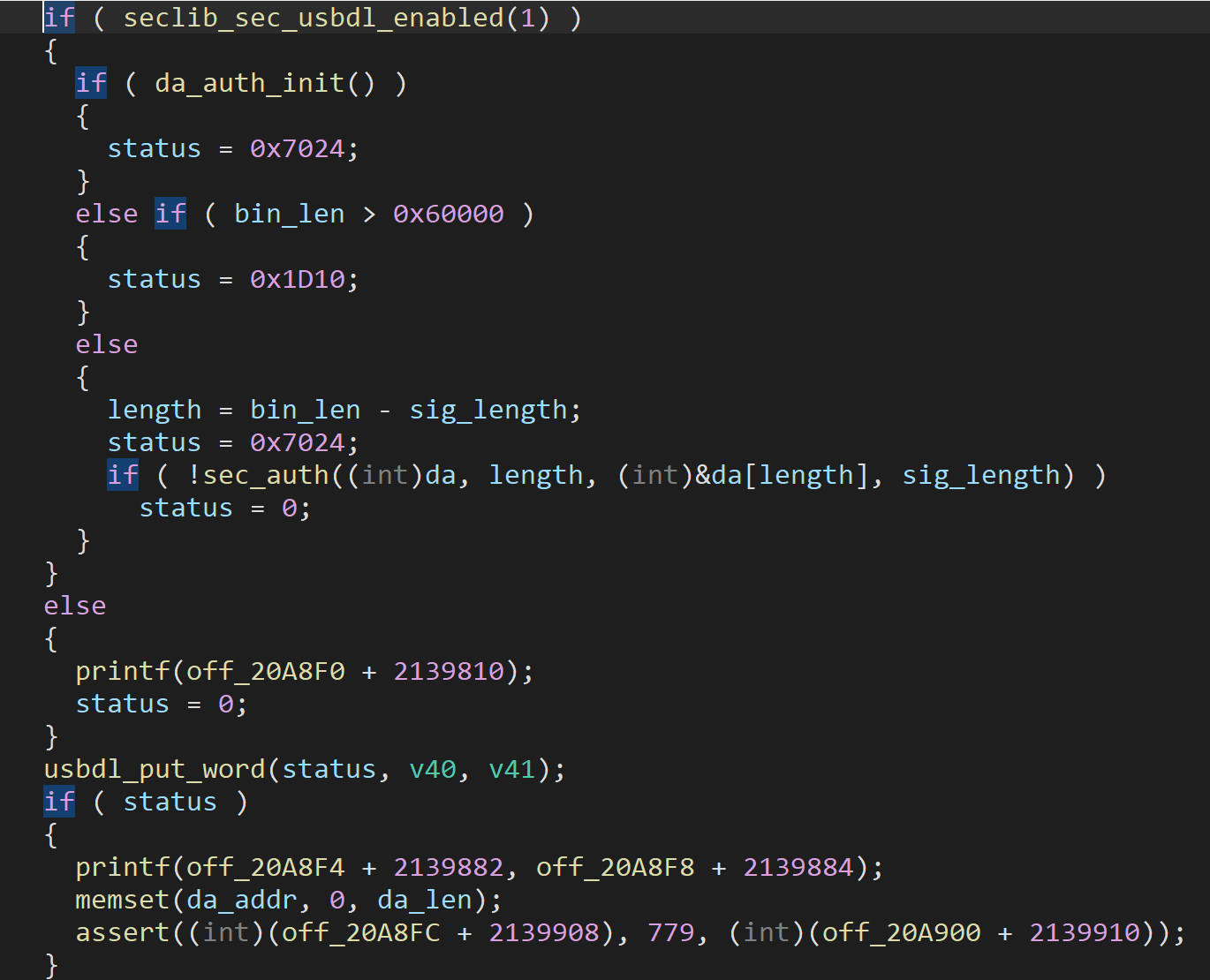

该设备没有SLA，只对DA签名进行验证。先检查DAA是否被开启，随后加载公钥验签，出现错误就进入assert里的死循环。

这里有一个问题在于，验签之前DA就已经被载入内存并且没有检验DA长度是否合法。

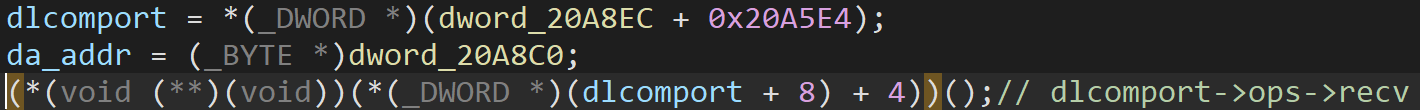

dlcomport->ops->recv根据使用的协议（USB/UART）调用usb_recv或者uart_recv接收传入数据并写入内存，而它们都没有检验写入地址和长度的合法性。da_addr原本可以由用户自由传入，这里直接写死成0x40200000，但是毛用没有。

其实我们已经可以利用它任意操纵32位地址的物理内存了，尽管BROM在低地址且不可写，但是这是因为ROM本来就不支持写操作，不会造成任何异常。只不过这样做要覆写低地址会非常慢，得通过小水管写几个G。

CMD_JUMP_DA

除了检验g_da_verified为1（SLA和DAA通过之后设置为1）以外没有任何检查，然后跳到0x40200000，单拎出来没啥问题。

CMD_READ16/CMD_WRITE16

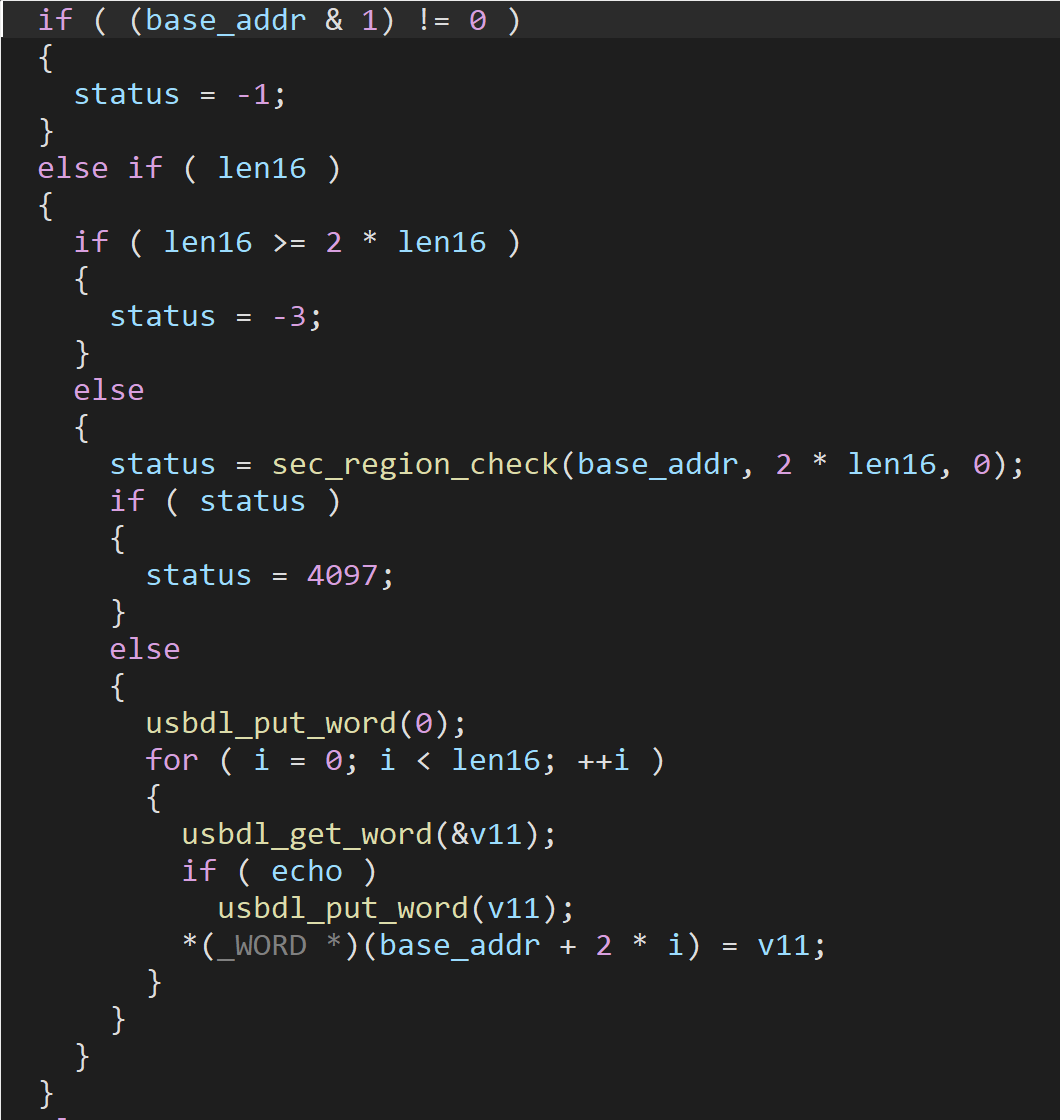

下面是usbdl_write16的代码，usbdl_read16差不多，它竟然会检查len16的int值是否为负——那可太安全了；它竟然会调用sec_region_check检查读写区域是否合法——那可太安全了。

sec_region_check调用while_list_check检查读写区域是否落在一个硬编码的白名单中。

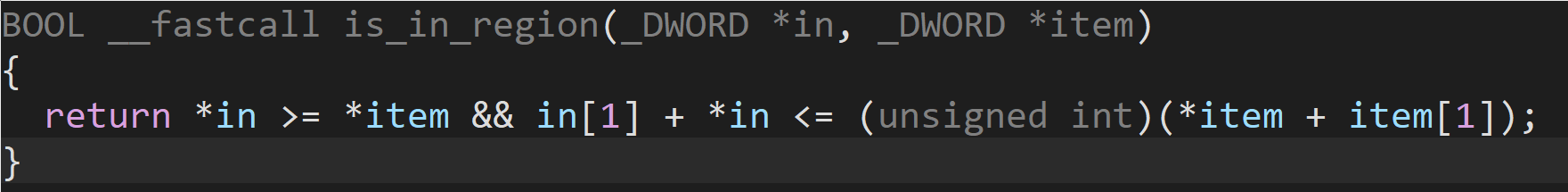

while_list_check调用is_in_region检查区域是否落在某个区间内，这里可以溢出，将base_addr设置为0xFFFFFFFE就能任意读写。

那就能dump出BROM（0x00000000-0x0001FFFF）并对Preloader进行修补了，我看互联网上好像还没有流传MT6891的BROM。

解锁

实际利用的时候发现从0x0020E000开始的一段内存写入就会使Preloader崩溃，原因未知。

需要优雅一些的方式在利用这些漏洞的同时保证Preloader完全正常运行，否则一旦后续刷写闪存时发生错误就难以挽救，因此我们不应随意污染栈的内容。

一开始看到usbdl_handler里还有被内联的usbdl_write32，心想只要发送CMD_READ16把内存dump出来再通过CMD_WRITE32在上一个栈帧把patch过的Preloader写回，就不会对栈和寄存器产生任何副作用。

但这样做忽略了指令Cache的存在，它导致usbdl_handler中执行的指令仍然是未被修补的。

那似乎只能去操纵返回地址了，usbdl_write32被内联在死循环里，那只能考虑usbdl_write16了。

调用链为main->usb_listen->usbdl_handler->usbdl_write16，可以让usbdl_write16跳转到修改白名单的payload，再跳到usbdl_handler结尾，跳回usb_listen结尾，再跳转到usb_listen的入口。这样就不会污染栈和寄存器（payload里应只操作R4-R7寄存器）并且允许我们再次连接设备。

经测试SLA和DAA的状态被写在ROM中，无法修改。但是可以直接操纵g_da_verified为1，再用CMD_WRITE16/32将DA写入，最后调用CMD_JUMP_DA。

之后就能直接刷写闪存了，mtkclient提供的DA包含了解锁功能，但我们还是看看seccfg分区的结构。

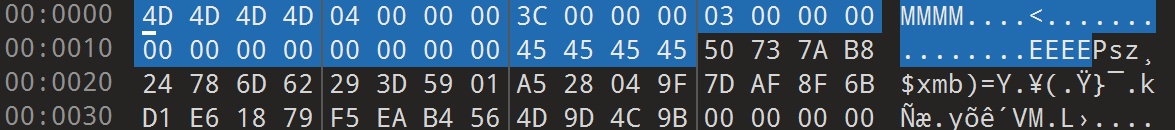

虽然这个分区有8MB，但是实际只会用到0x3C字节的Header。

它以0x4D4D4D4D开头，0x45454545结束，之间分别代表seccfg的版本、大小、Bootloader解锁状态（LKS），dm-verity状态（verity_state），Secure Boot状态（SBOOT_RUNTIME）。注意mtkclient在解锁的时候把verity_state设置成了DM_VERITY_GENERAL_ERROR (1)，需要改成DM_VERITY_STATUS_OK (0)。

最后是校验序列，可以逆向sec_seccfg_init得到校验逻辑，这些函数Github上似乎没有源代码。它对最后0x20字节进行软/硬件解密并检查是否和前0x1C的完整性校验值是否相同，由常数可以判断使用SHA256。

本设备使用硬件加解密，在这种模式下会配置加密模块寄存器的值并与其交互。

交互的逻辑已经被mtkclient实现了，这个硬件模块叫Security Engine for JTAG protection，但是这种东西是怎么被逆向出来的？？？？？

你注意到了吗，这样解锁就不会清空设备数据了，并且获得权限后攻击者就能用各种方式提取用户的隐私信息。

Chores

如果你想客制化的话，也许会以为到这就结束了？不存在的，ivib还有一斤大的要喂给你吃。

There’s a Hole In My Kernel

ivib对Linux进行了魔改，我们想要完成客制化还得在内核上动点手脚。

To Root or Not to Root

用户如果刷入Magisk修补过的boot分区将无法正常启动，或者无法获取root权限。很多用户在没有限制BROM进入的老设备上利用mtkclient成功解锁，但是之后还是死在这一步了。

经测试发现似乎只是在检查待执行的程序名是否为"su"，如果是直接报错"Operation not permitted"。

可以用magiskboot解包boot.img得到vmlinux（注意还有个大小为0x60的Header），用kallsyms-finder解压出符号表再导入IDA就能愉快分析了。当然程序员还不至于这么笨，搜个"su"就能定位？不存在的。

之后搜索exec相关函数发现全都被strip掉了，搜几个别的系统调用发现只有exec相关的被strip掉了——真是此地无银三百两。这样就要用到一个查找Linux内核代码交叉引用的网站了。

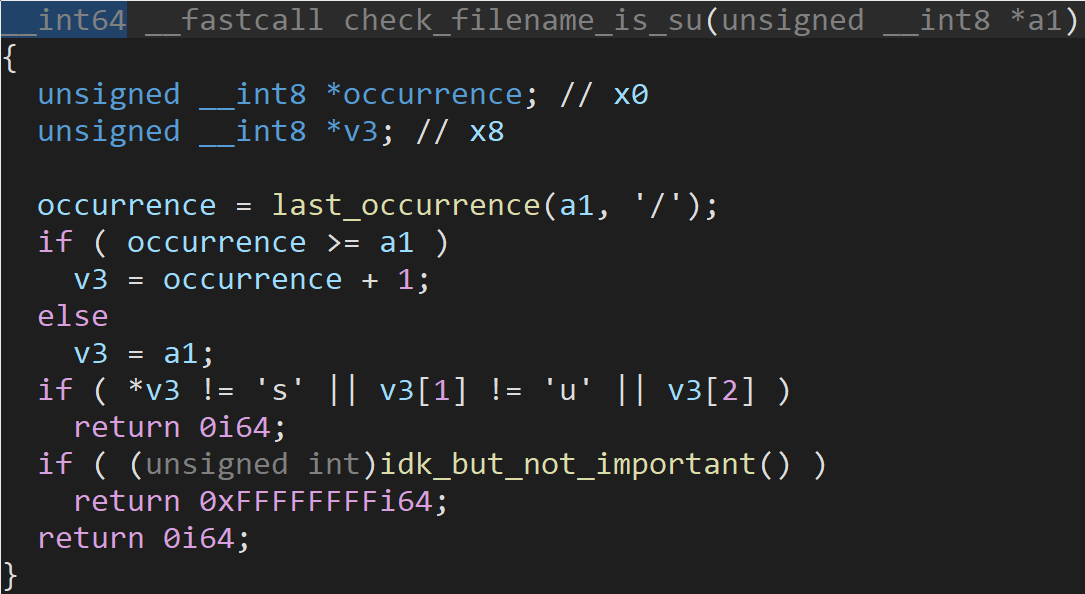

随意翻翻，找到个do_execveat_common中用到的字符串"/dev/fd/%d/%s"，发现史就是在这里拉的，调用了一个函数进行一些怪异的检查，其中就包括文件名是否为"su"。

Security-Blunted Linux (SBLinux)

尝试在设备上运行frida-server，得到报错"Unable to save SELinux policy to the kernel: Operation not permitted"。

要知道Linux报错一般都会有更加具体的原因，而不是和之前执行su一样笼统的EPERM，这只能说明这段代码根本就不是Linux维护者写的。

frida-server会通过写入/sys/fs/selinux/load的方式加载新的SELinux规则保证自身的权限。基于之前su的经验，我查看了open，write系统调用相关的代码，不过似乎没有改动。

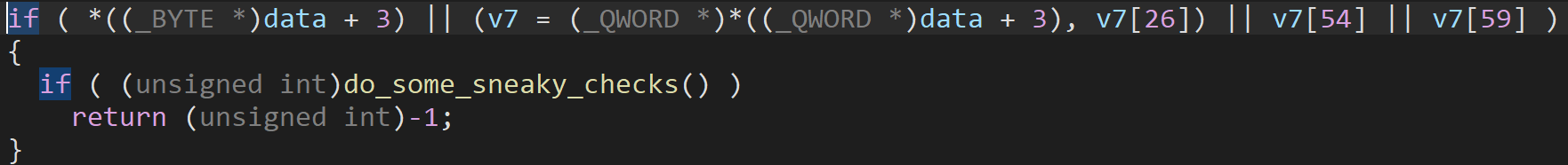

那么土应该就动在SELinux头上了。/sys/fs/selinux是SELinux的sysfs接口挂载点，/sys/fs/selinux/load是加载安全规则的接口，它的write操作被绑定到了security_load_policy上。一看发现确实加了料，直接NOP掉，不过里面的判断逻辑确实没咋看懂。

The Big Bloatware Is Watching You

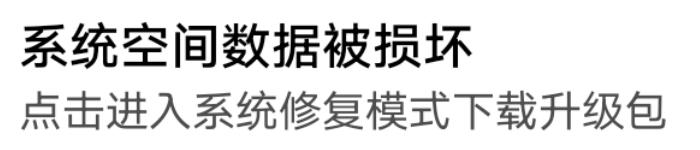

除了内核上的改动，ivib还在内置Bloatware里加了一些条条框框。你要不要看看这是什么？

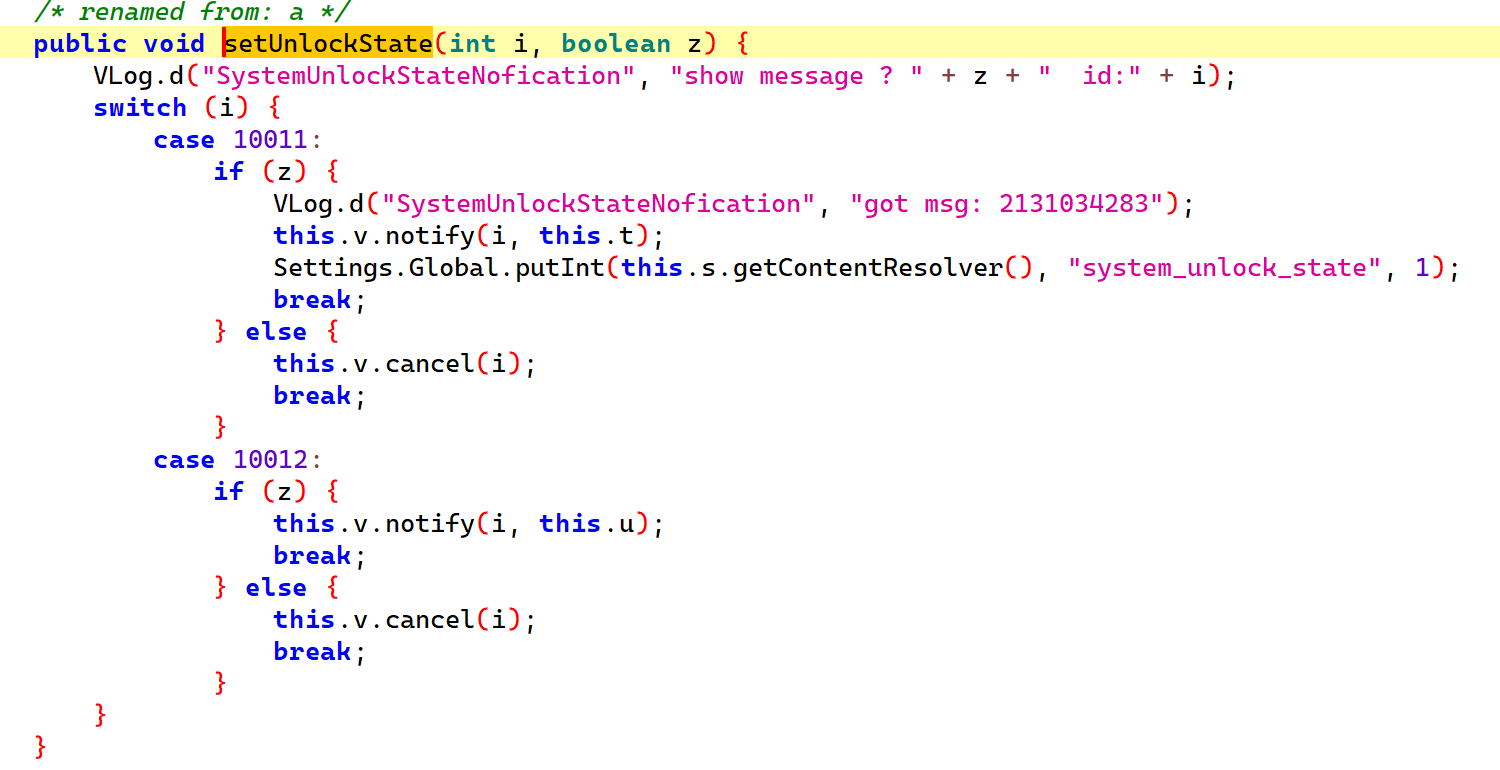

在ivib服务里找字符串再定位几下应该就好了。比较搞笑的是它用了相当多的手段来判断设备是否解锁，但是最后全落到这个函数来更改系统设置变量并发送通知，把它Hook掉就解决了。

个人建议

  • 尽可能少使用闭源代码以便公开审计
  • 你能做的只有增删模块而不是改动内核的关键函数
  • 要闭源要”安全“就直接对推送的更新镜像加密，增加攻击成本
